Évaluez, compressez et diffusez en continu les données de n'importe quel RAW MIPI RAW via un réseau Ethernet standard

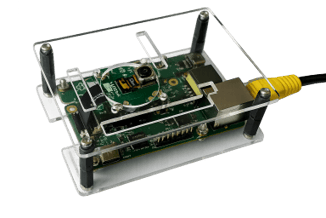

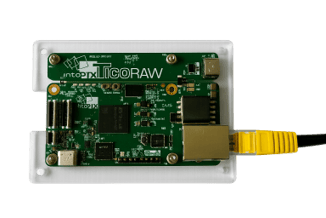

La nouvelle carte d'évaluation FPGA acquiert les données RAW directement à partir de capteurs MIPI CSI-2, les compresse à l'aide de RAW JPEG RAW , puis les transmet via Gigabit Ethernet avec une latence inférieure à 1 ms.
Les capteurs d'image MIPI CSI-2 modernes offrent une qualité d'image et une bande passante exceptionnelles, ce qui en fait le choix privilégié pour les systèmes automobiles, de vision industrielle et d'imagerie industrielle.
Cependant, les connexions MIPI traditionnelles sont généralement limitées à de courtes distances et nécessitent souvent l'intégration de matériel dédié, ce qui complique l'évaluation des capteurs et le traitement distribué.
Le nouveau FPGA intoPIX répond à ces défis en capturant les données RAW directement depuis le capteur, en les compressant en temps réel à l'aide de RAW JPEG RAW , puis en les transmettant sur des réseaux Gigabit Ethernet standard.
Cela permet aux ingénieurs d'évaluer, de prototyper et de déployer des capteurs MIPI avec une plus grande flexibilité, tout en préservant la qualité d'image et une latence extrêmement faible.
<1 ms
Temps de latence ultra-faible
Jusqu'à 16:1
compression
Câble unique
PoE
Indépendant du capteur
Tout capteur MIPI
Connectivité longue portée
Dépassez les limites de distance traditionnelles du MIPI pour les données RAW .
Bande passante réduite
Réduisez les besoins RAW et en stockage RAW jusqu'à 16 fois.
Latence ultra-faible
Moins d'une milliseconde de bout en bout.
Déploiement à câble unique
Alimentation et transmission de données par Ethernet (PoE).

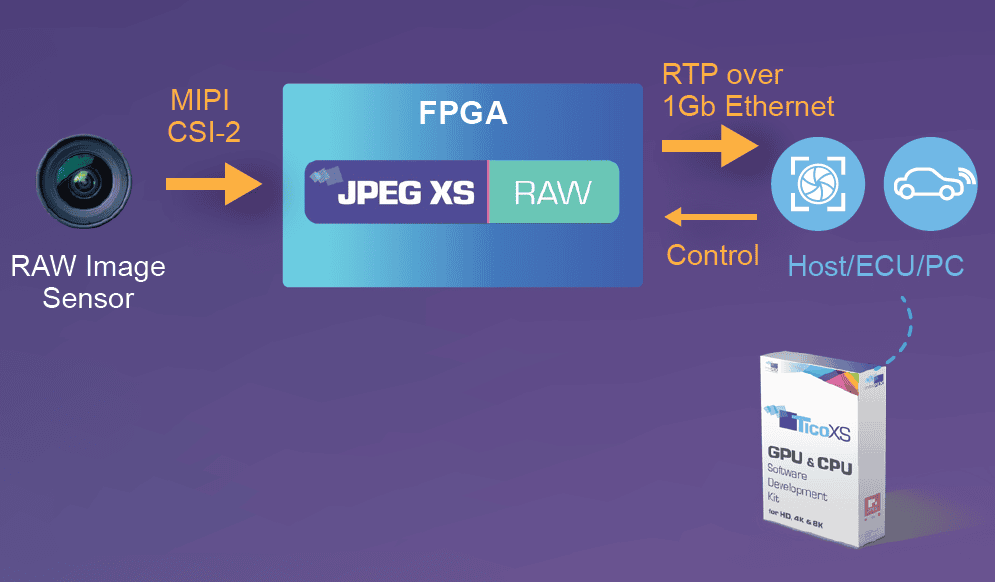

Du capteur au traitement des données en un seul pipeline optimisé
Le FPGA les données RAW directement depuis un capteur d'image MIPI CSI-2.
RAW JPEG RAW est ensuite appliquée au sein du FPGA, ce qui permet de réduire les besoins en bande passante tout en préservant la fidélité du capteur.
Le flux compressé est transmis via un réseau Gigabit Ethernet standard et peut être décodé sur un poste de travail, une plateforme embarquée, un calculateur électronique (ECU) ou un système d'IA en périphérie à l'aide des composants intoPIX .
En quoi cette solution est-elle unique ?
Contrairement aux configurations classiques d'évaluation de capteurs, le FPGA MIPI-Ethernet combine :
✓ Capture directe MIPI CSI-2
✓ RAW JPEG RAW intégrée au FPGA
✓ Transport Gigabit Ethernet standard
✓ Connectivité PoE par câble unique
✓ Compatibilité avec pratiquement tous les capteurs d'image MIPI
✓ Décodage logiciel sur GPU CPU GPU
Conçu pour l'automobile, la vision industrielle et l'imagerie industrielle
Conçu pour l'évaluation, le prototypage et le déploiement de capteurs dans workflows l'automobile, de la vision industrielle et de l'imagerie industrielle.
Automobile
- Mise en service de la caméra
- ADAS
- Architectures zonales
- Évaluation des capteurs
Vision industrielle
- Systèmes à caméras multiples
- Systèmes d'inspection
- Comparaison des capteurs
Imagerie industrielle
- Vision embarquée
- Plates-formes d'IA en périphérie
- Acquisition d'images à haute vitesse

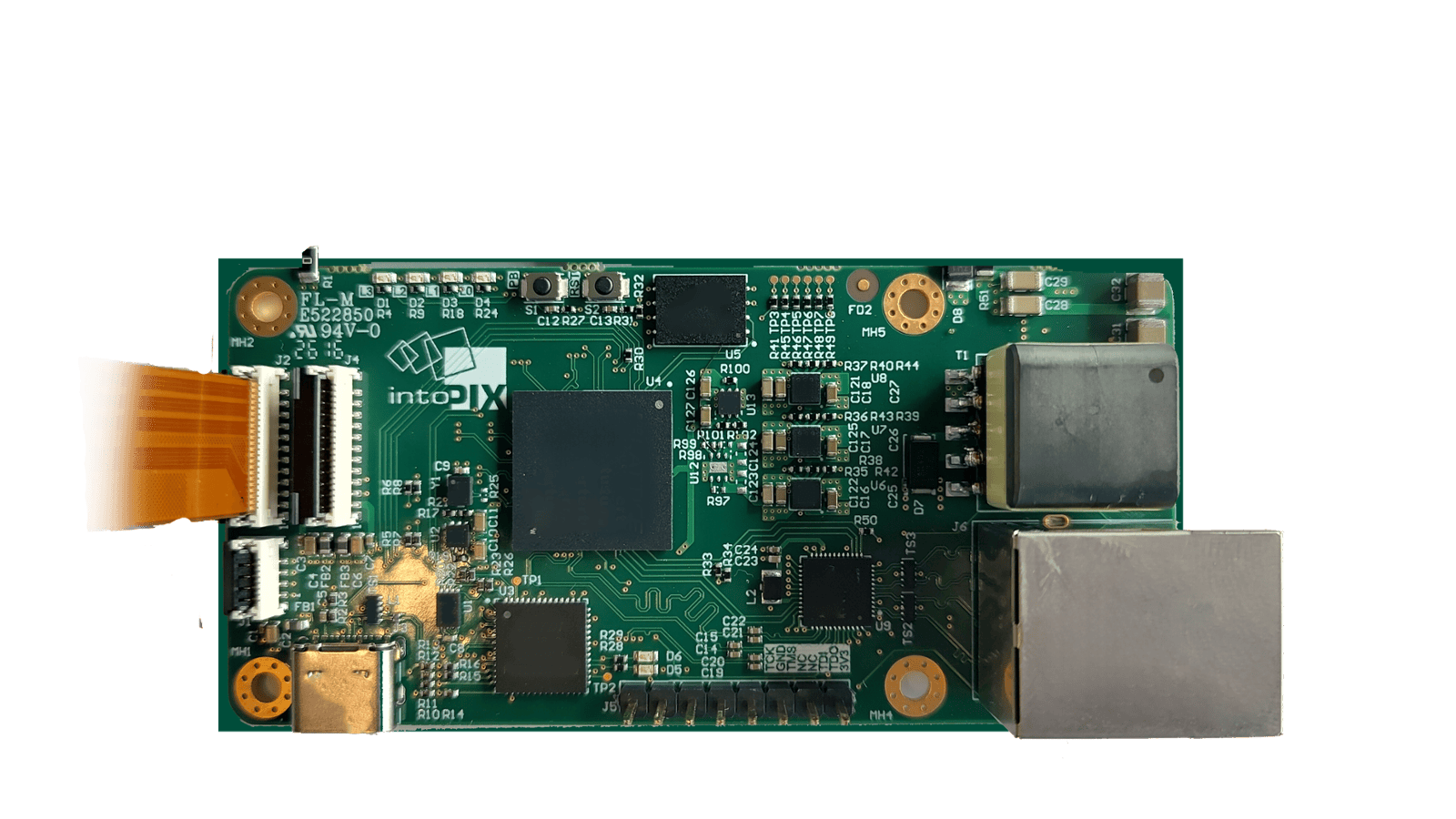

Caractéristiques techniques
- FPGA Lattice
- Interface MIPI CSI-2 (1 à 4 voies)
- RAW JPEG RAW intégrée
- Transport Gigabit Ethernet
- Prise en charge PoE
- Connectivité RJ45 standard
- Prise en charge du décodage GPU par CPU GPU
- Architecture indépendante du capteur
Découvrez le FPGA MIPI-Ethernet en action
Découvrez comment cette plateforme d'évaluation FPGA permet un transfert efficace RAW via Ethernet pour workflows automobiles, de vision industrielle et d'imagerie industrielle.
