EDK de développement EDK pourFPGA TITANIUM EDK INTOPIX
Le plus petit ST 2110 IPMX conception pour FPGA
— diffusion vidéo à très faible latence sur IP standard
Moins de 5 ms « verre à verre ». Qualité 4K sans perte visuelle, quel que soit le contenu. Ethernet GbE 1 GbE . Un kit de développement embarqué complet pour AMD Zynq Ultrascale+ — permettant aux développeurs OEM d’intégrer IP n’importe quel produit une diffusion audio/vidéo sur IP à très faible latence, avec une conformité totale aux normes SMPTE ST 2110 IPMX dès le premier jour.
PROTOCOLES OUVERTS
RTP - UDP - IP - SDP
PTP IEEE 1588
SMPTE ST 2110
JPEG XS
IPMX / VSF TR-10
NMOS IS-04/05/09/11
EN BREF
de verre à verre
VISUELLEMENT
TESTÉ PAR INTEROP
Tous les secteurs d'activité. Aucun compromis sur la latence.
Tous les secteurs d'activité. Aucun compromis sur la latence.
Le kit de développement Titanium FPGA EDK un problème : acheminer des flux audio et vidéo de haute qualité d’un point A à un point B sur un IP standard, avec la latence la plus faible possible, grâce à une implémentation efficace FPGA . Il fonctionne avec les protocoles ouverts déjà pris en charge par votre réseau ettire parti de la puissance de la nouvelle JPEG XS , co-créée par intoPIX. Et si votre marché exige la conformité à la norme SMPTE ST 2110 IPMX, celle-ci est également intégrée.
CE QUE VOUS OBTENEZ
Fonctionne via votre port GigE AMD Zynq existant. Même en 4K
RTP surIP ouvert et normalisé
Moins de 5 ms, de bout en bout
Tout est compris — votre recette secrète reste la vôtre
Robotique et téléopération
Imagerie médicale et chirurgicale
Vision industrielle
Défense et ISR
Live
Tout GbE 1 GbE
STANDARD
IPMX / VSF TR-10 — mise en œuvre complète
Le plus petit modèle IPMX sur un FPGA
Points de terminaison IPMX
Commutateurs matriciels et prolongateurs
Commandes murales
Systèmes de présentation
AppareilsIP
Vous découvrez l'IPMX ou vous souhaitez comprendre en quoi il diffère de la norme SMPTE ST 2110? Consultez notre ST 2110 IPMX et ST 2110 →
STANDARD
SMPTE ST 2110 pile complète sur FPGA
Connectez le Studio à n'importe quel réseau grâce à JPEG XS — y compris 1 GbE
Caméras de studio et caméras PTZ
Encodeurs portables
Liens vers les contributions
Salles de contrôle
Live production
Vous découvrez la norme SMPTE ST 2110 ou vous souhaitez comprendre en quoi elle diffère de la norme IPMX ? Consultez notre ST 2110 IPMX et ST 2110 →
Normes et compatibilité :
2110

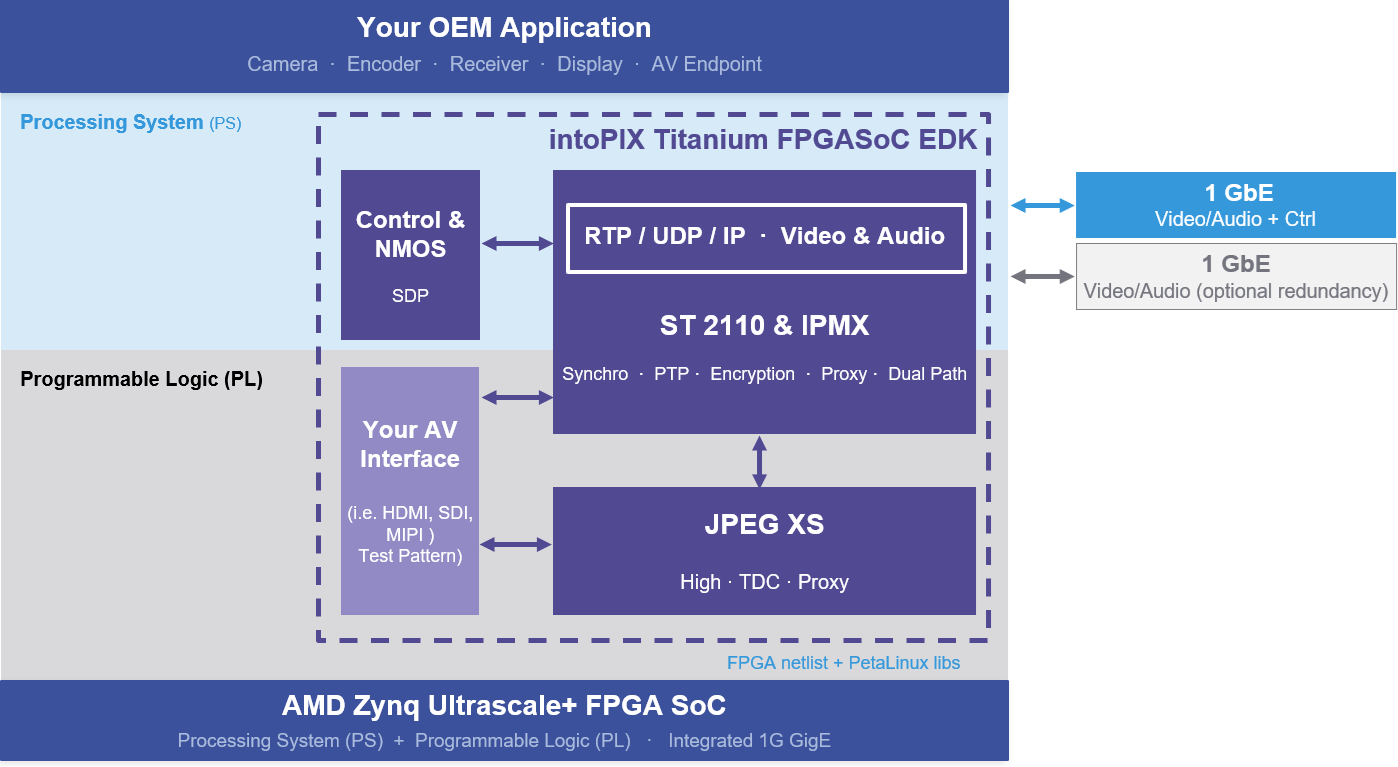

ARCHITECTURE DU SYSTÈME
Au cœur du kit de développement EDKFPGA Titanium
IP FPGA de la partie logique programmable, associés aux bibliothèques PetaLinux compilées sur le système de traitement, sont fournis sous la forme d'un ensemble complet et prêt à l'intégration pour AMD Zynq Ultrascale+. Votre application et votre interface audiovisuelle s'y superposent, sous votre contrôle total. Le tout fonctionnant via le port GigE 1G intégré à l'AMD Zynq Ultrascale+.
EDK DISPONIBLES
Choisissez la formule qui convient à votre projet
Des solutions pré-validées pour AMD Zynq Ultrascale+ — des configurations TX (émetteur/caméra) et RX (récepteur/écran) sont disponibles dès aujourd'hui, avec des options supplémentaires pour le chiffrement, la redondance et les flux proxy.
Émetteur AV 4K60 422
Restez à l'écoute
Émetteur AV 4K60 FIP 422/444
Émetteur AV 4K60 FIP 422/444 avec proxy
Récepteur 4K60 FIP 4:2:2/4:4:4
Restez à l'écoute
Cryptage PEP / HKEP
Noyau de tampon d'image / synchroniseur
ST 2022 Redondance à double voie
Restez à l'écoute
Flux JPEG XS 1K
N'hésitez pas à nous demander des configurations sur mesure : variantes compactes optimisées pour la logique HD, configurations spécifiques et services de conception.Nous proposons des solutions sur mesure et des services de conception adaptés à votre plateforme cible, à la résolution et à l'ensemble de fonctionnalités souhaités.
CARACTÉRISTIQUES TECHNIQUES
Référence complète des spécifications
| Standard | SMPTE ST 2110/ IPMX |
| Codec | JPEG XS /TDC, avecdouble flux en option : pleine résolution + proxy qHD. Contrôle personnalisable du débit binaire et optimisation de la bande passante |
| Résolutions | 720p · 1080p · 2160p · Personnalisé |
| Fréquence d'images | 24 / 30 / 60 / 120 images par seconde |
| Couleur | YCbCr 4:2:2 · RVB 4:4:4 |
| Chroma | 4:2:0 · 4:2:2 · 4:4:4 |
| Profondeur de bits | 8 / 10 / 12 bits |
| Interface | PS GigE 1 Gbit/s intégré (simple/double) |
| Transports | RTP surIP Diffusion unique et multidiffusion · SMPTE 2110 · IPMX (VSF TR10) |
| Synchronisation | Suiveur PTP IEEE 1588 / SMPTE 2059 |
| Synchronisation asynchrone | Synchronisation du système via RTCP (réseaux non PTP) |
| Description des flux et gestion du contrôle | SDP ( Session Description Protocol) · NMOS, comprenant : IS-04 Découverte et enregistrement IS-05 Gestion des connexions IS-09 Paramètres système IS-11 Compatibilité des flux |
| Régulation du trafic | SMPTE ST 2110 « Narrow » (N) et « Wide » (W) |
| Cryptage | Cryptage AES-128 · PEP - VSF TR10-13 & HKEP (en option) |
| Redondance | Protection sans interruption à double voie SMPTE ST 2022-garantit une perte de paquets nulle et une diffusion vidéo ininterrompue, même en cas de panne du réseau. (option) |
| Standard | SMPTE ST 2110/ IPMX VSF TR-10-3 / AES67 |
| Chaînes | 2 à 8 (plus de canaux - en option) |
| Format | Numérique PCM / 24 bits / AES67 |
| Fréquence d'échantillonnage | 44,1 kHz, 48 kHz, 96 kHz |
| SoC cible | s de l'AMD Zynq Ultrascale+ (faible FPGA et faibles besoins en mémoire DDR, utilisation efficace CPU et faible consommation d'énergie) |
| OS | PetaLinux |
| API | C/C++ · Framework GStreamer |
| Interface audiovisuelle | AXI-Stream (pour l'interfaçage avec HDMI, SDI, MIPI,...) |
| Carte de développement | Kit d'évaluation AMD ZCU106 |
Prêt à intégrer le kit de développement Titanium FPGA EDK?
Discutez de vos besoins en matière de conception avec nos ingénieurs. Nous proposons des services de conception sur mesure pour accélérer votre projet, du kit d'évaluation à la production.
